Waveshare Průmyslový sériový server, RS485 na RJ45 Ethernet, TCP/IP

Podrobnosti o produktu:

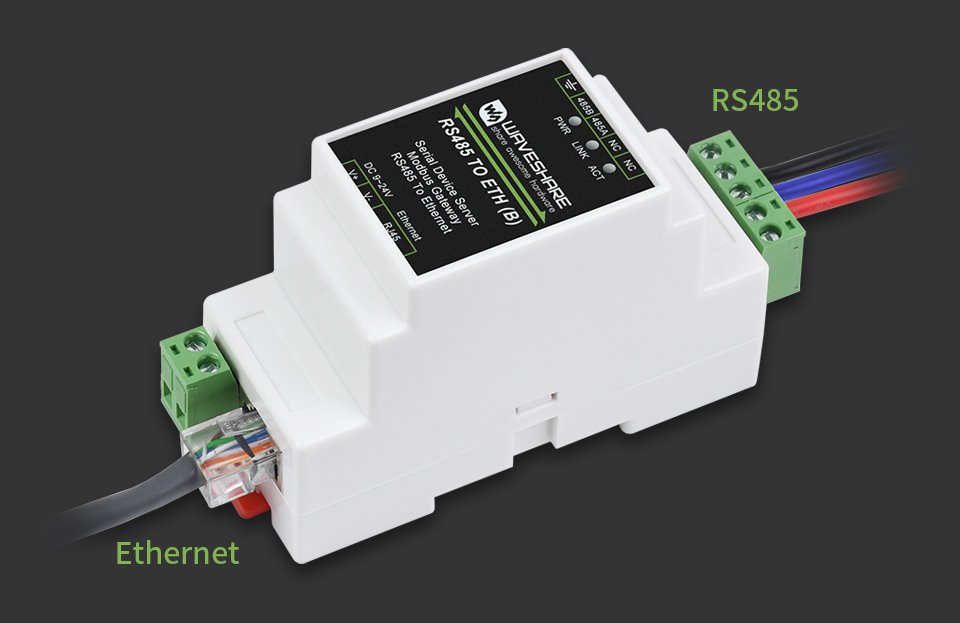

Server s mnoha funkcemi včetně sériového serveru, Modbus a MQTT brány, převodu RS485 na JSON atd. Je vybaven porty RS485 a Ethernet, pro vstup napájení používá šroubové svorky a podporuje napájení v rozsahu 9 ~ 24 V.

Server představuje zařízení pro sběr dat a zároveň funguje jako IoT brána určená pro využití v oblasti průmyslu. Konstrukce serveru je žáruvzdorná, přizpůsobená pro montáž na lištu, má malé rozměry a snadno se instaluje. Server je vhodný pro aplikace ve kterých je využíván sběr dat ale sloužit může také jako IoT brána. Zároveň je možné jej využít v oblasti IoT zabezpečení nebo inteligentního monitorování přístrojů.

Hlavní výhody

• Přizpůsobeno pro montáž na lištu
• Lze využít jako Modbus brána
• Schopnost multikomunikace
• Možnost napájení terminálu
• RJ45 ethernet
• MQTT A JSON
• Podpora více hostitelů
• Multifunkční zařízení
• Konfigurace hostitele/webové stránky
• Vysoká kvalita, vhodné pro průmyslové oblasti

Primární funkce

Hlavní funkcí serveru je obousměrný transparentní přenos dat mezi RS485 a ethernetem.

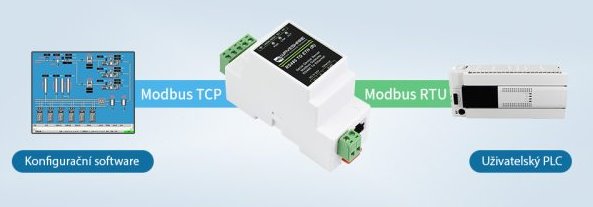

Podpora brány Modbus

Vhodné pro upgrade Modbus, lze použít s 3D konfiguračním softwarem.

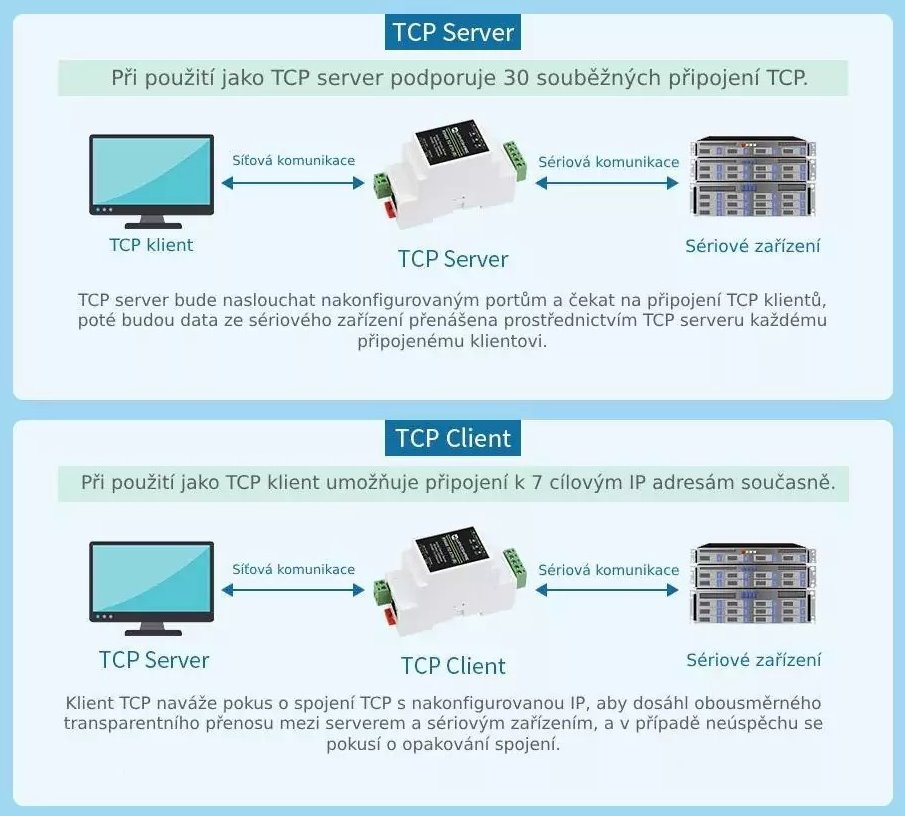

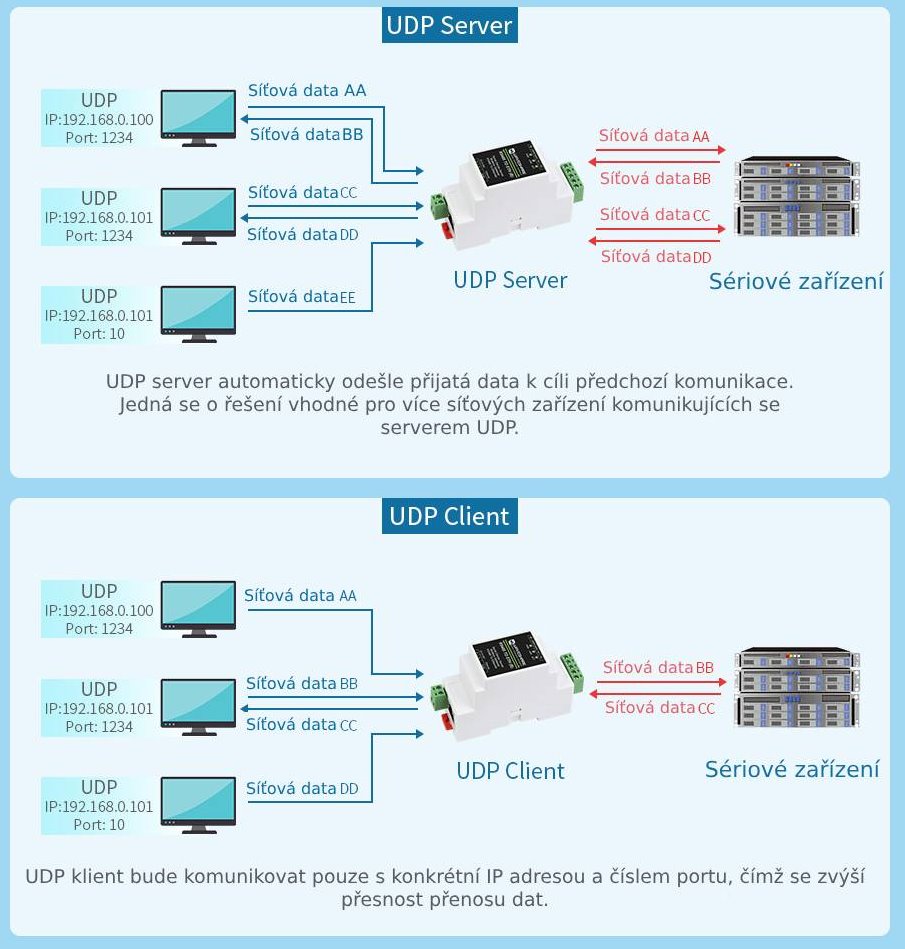

Více komunikačních režimů

Mezi podporované režimy patří TCP Server / TCP klient / UDP / UDP multicast.

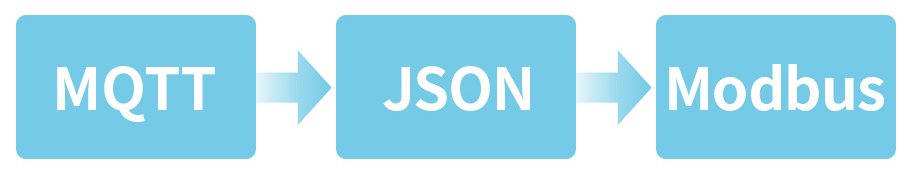

Převod MQTT/JSON na Modbus

Možnost flexibilní konverze mezi různými protokoly. Pokud server používáte jako MQTT bránu, zařízení mohou odesílat sériová data na server MQTT protokolem MQTT prostřednictvím transparentního přenosu. Podporované servery zahrnují Baidu Cloud MQTT, Alibaba Cloud MQTT, China Mobile OneNet atd. Získaná data Modbus RTU nebo nestandardní sériová data lze analyzovat do formátu JSON a před odesláním zabalit do paketu MQTTdata.

Pokud server používáte jako bránu pro sběr dat JSON, zařízení lze připojit k přístrojům pro sběr dat prostřednictvím připojení RS485. Poté můžete získávat data automaticky, převádět je do JSON formátu a nakonec je odesílat na server. Získaná data podporují protokoly Modbus RTU 645 instrument 97 version, 645 instrument 07 version a také různé nestandardní protokoly RS485. Formát odesílaných dat lze konfigurovat prostřednictvím hostitele. Pro odesílání JSON mohou být použity protokoly MQTT, HTTP POST, HTTP GET atd.

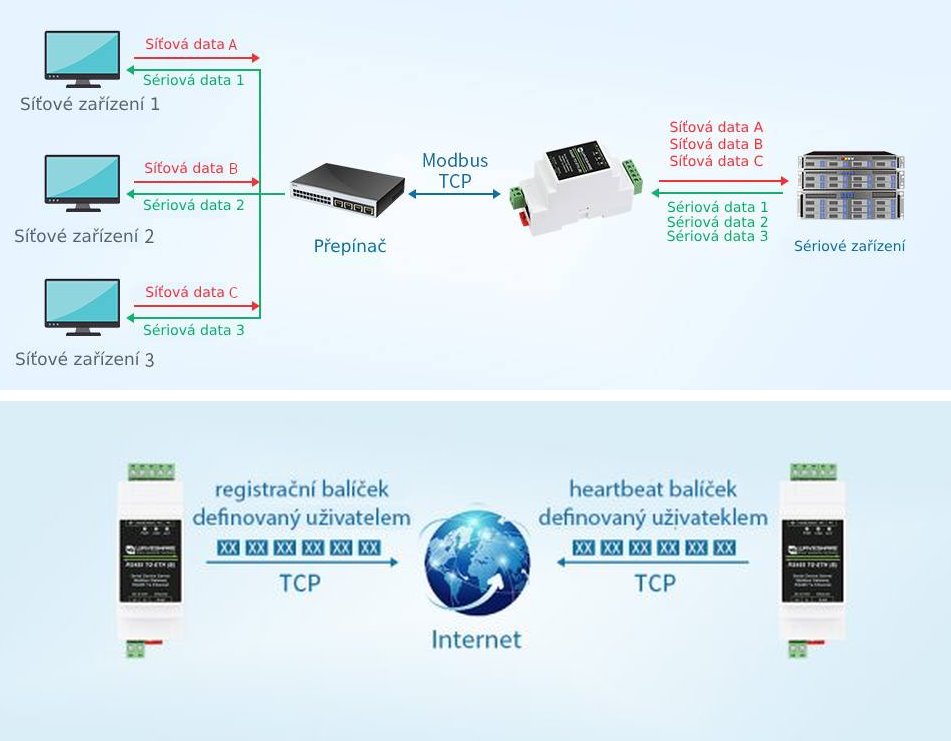

Podpora roll-pollingu pro více hostitelů

Server disponuje schopností identifikovat různá síťová zařízení a reagovat na ně. Při komunikaci s více síťovými zařízeními současně nedochází k přeslechům.

OUTLINE

• Komunikační rozhraní: RS485, šroubová svorka, podpora 32 podzařízení
• Napájení: 9 ~ 24 V DC, šroubová svorka
• Rozměry: D x Š x V: 87 x 36 x 59 mm

KOMUNIKACE

• Ethernet: 10 / 100M s funkcí automatického vyjednávání RJ45, přepěťová ochrana 2 KV
• Sériový port: RS485 × 1: RXD, TXD, GND

SPECIFIKACE SÉRIOVÉHO PORTU

• Přenosová rychlost: rychlost: 300 ~ 115200 bps
• Paritní bit: žádný, lichý, sudý, značka, mezera
• Datový bit: 5 ~ 9 bitů
• Řízení datového toku: není k dispozici

SOFTWARE

• Protokol: PROTOKOL: ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS
• Konfigurace: hostitel, webový prohlížeč, knihovna funkcí pro správu zařízení
• Způsob komunikace: přímá komunikace TCP/IP, VCOM
• Provozní režim: TCP server, TCP klient (koexistence s TCP serverem), UDP, UDP multicast
