Conexpro logický modul s vypínačem solar sell pro měniče Deye

Podrobnosti o produktu:

Zařízení slouží k vypnutí volby solar sell v konfiguraci měniče na základě vstupu N0%. Tímto se zakáže výroba do sítě. Podmínkou je správné zapojení a adekvátní konfigurace měniče. Druhou funkcí je vypnutí invertoru měniče (hlásí se pak jako chyba F19), kde dojde k zastavení výroby samotným invertorem.

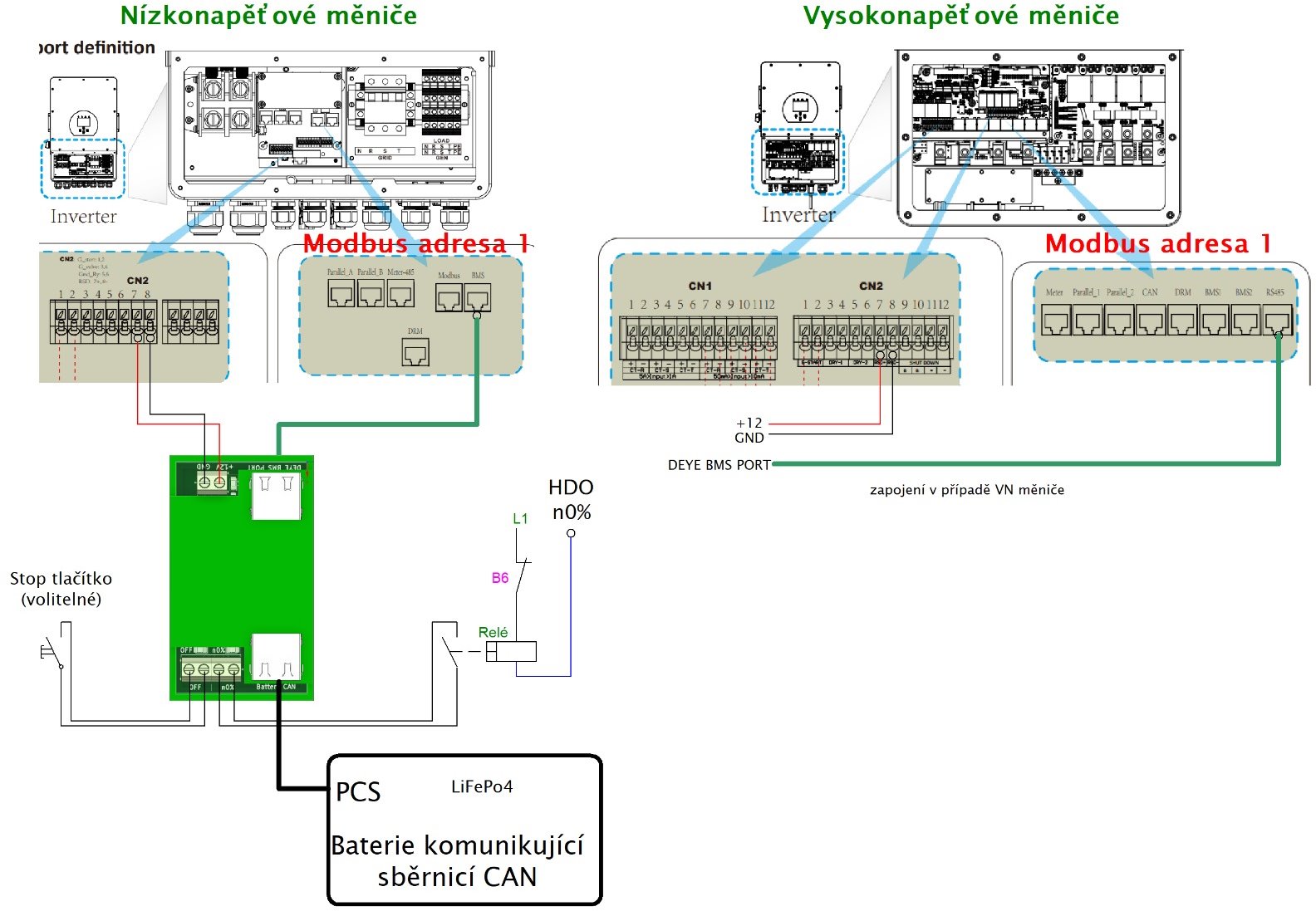

Zapojení

1. Zařízení lze používat pouze s bateriemi komunikujícími přes CAN a hybridními měniči značky Deye.

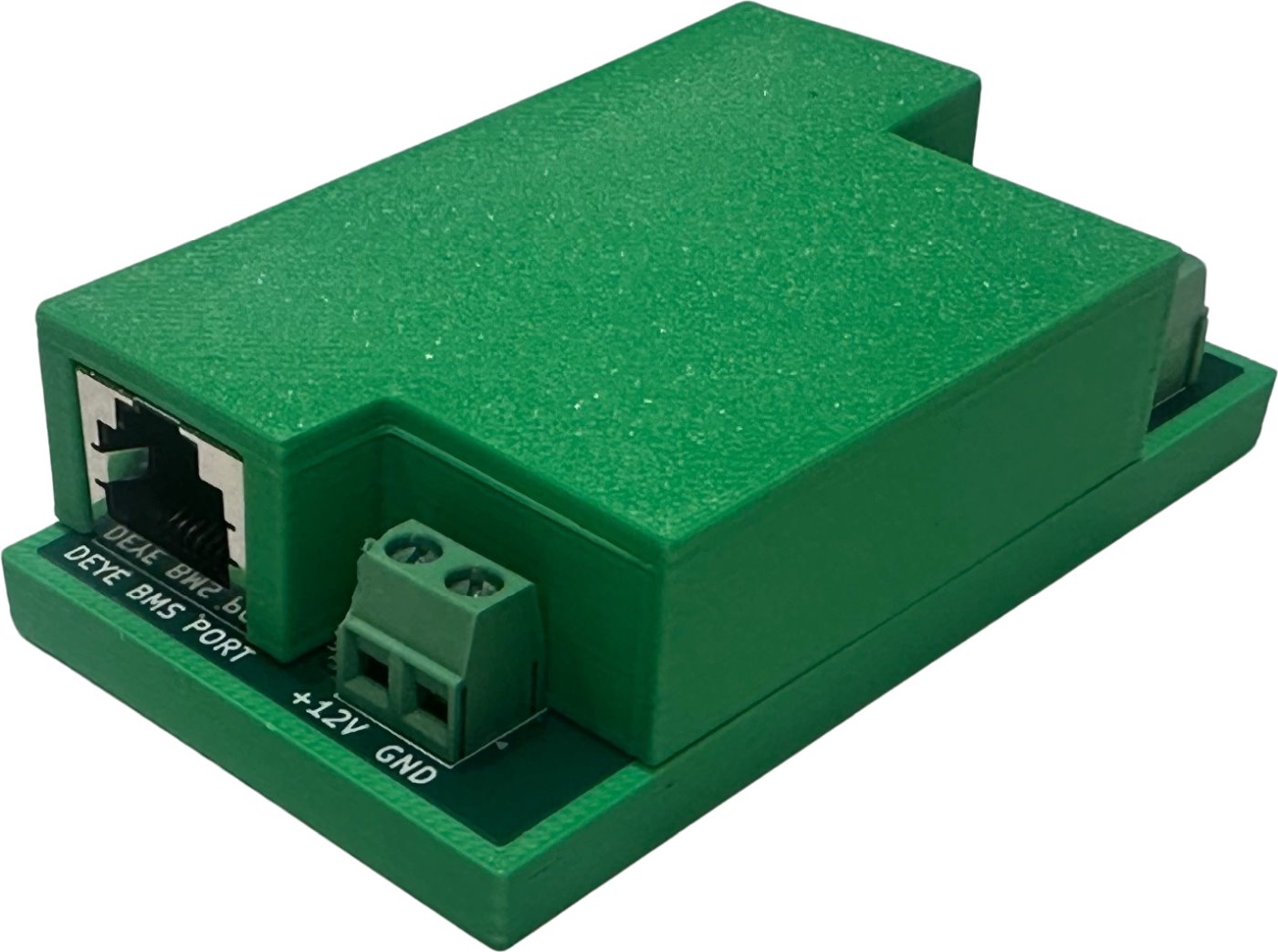

2. Zařízení se zapojuje do portu BMS v měniči. Komunikační kabel od baterie se připojuje do tohoto převodníku, sběrnice CAN je skrz průchozí. Pro připojení do měniče použijte 8 žilový patch cord. Napájení převodníku se zajišťuje ze svorek 7 a 8 pravé svorkovnice měniče (12 V). Po zapojení napájení se rozsvítí led vedle napájecí svorkovnice.
3. Nutno nastavit Modbus adresu měniče na adresu 1 (01) v nastavení Advanced setting.

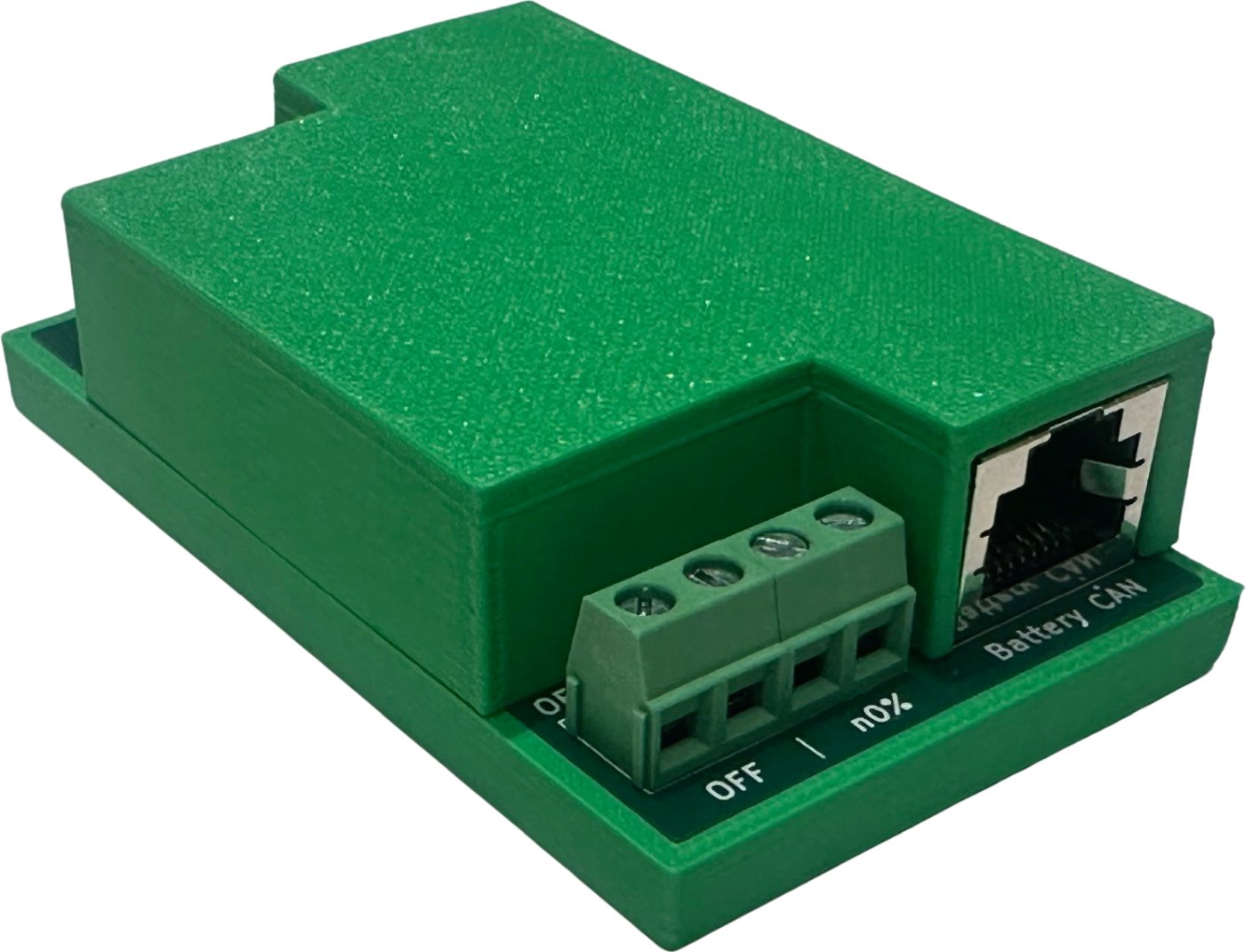

4. Vstup N0% a OFF se aktivují propojením svorek (na svorku nikdy nepřipojujte cizí napětí). Aktivace vstupu je potvrzena LED, která svítí po celou dobu aktivace. Příkaz se v měniči vykoná cca do 6 s.
5. Pro ověření aktuálního stavu solar sell se musí okno nastavení znovu otevřít, okno se samo neobnovuje. Příkaz OFF je hlášen jako chyba F19, po vypnutí blokace měnič musí opět provést úkony sfázování sítě.
