Bateriová sběrnice pro 3 baterie a 2 měniče včetně 2 externích odpojovačů, zesílená verze

Podrobnosti o produktu:

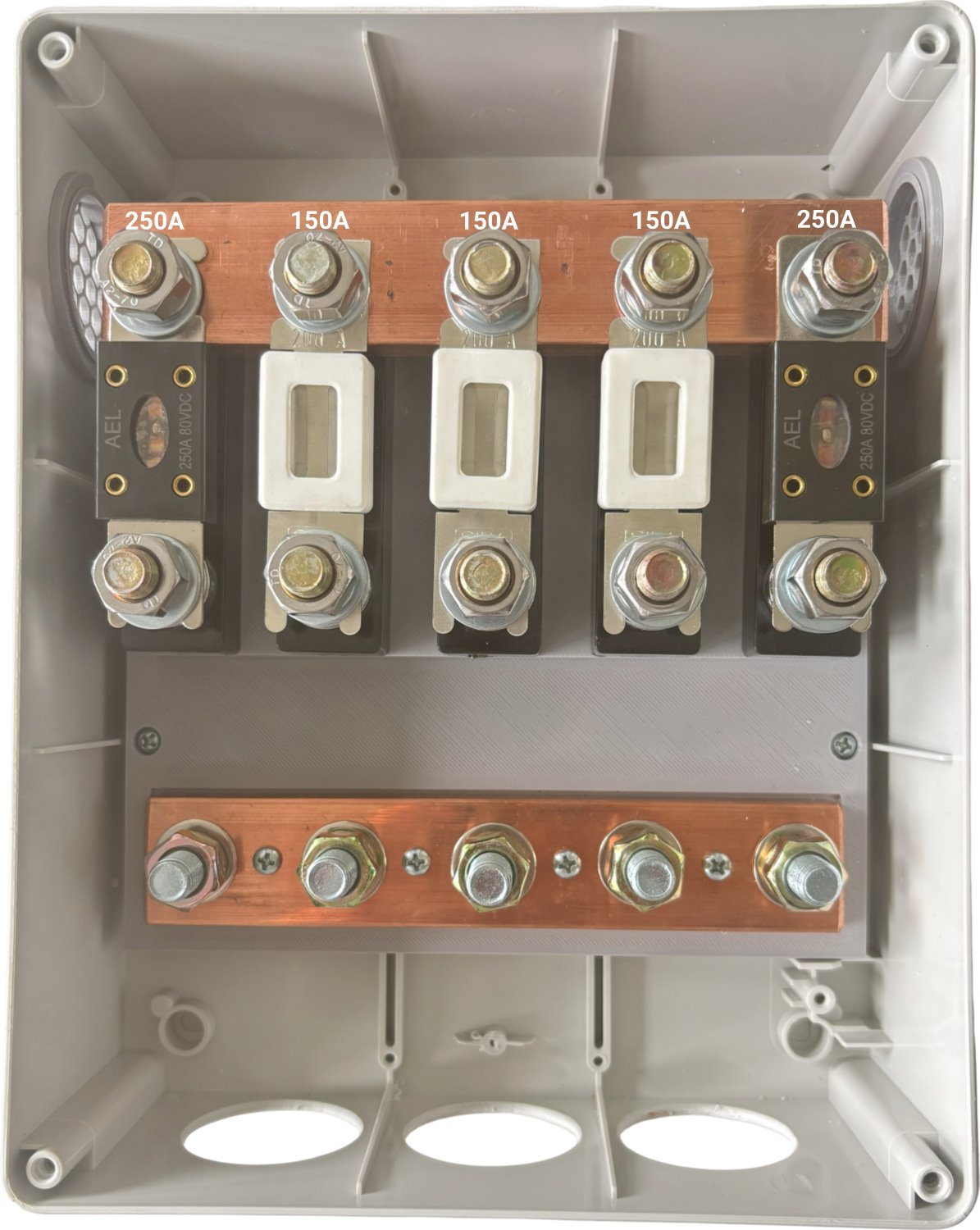

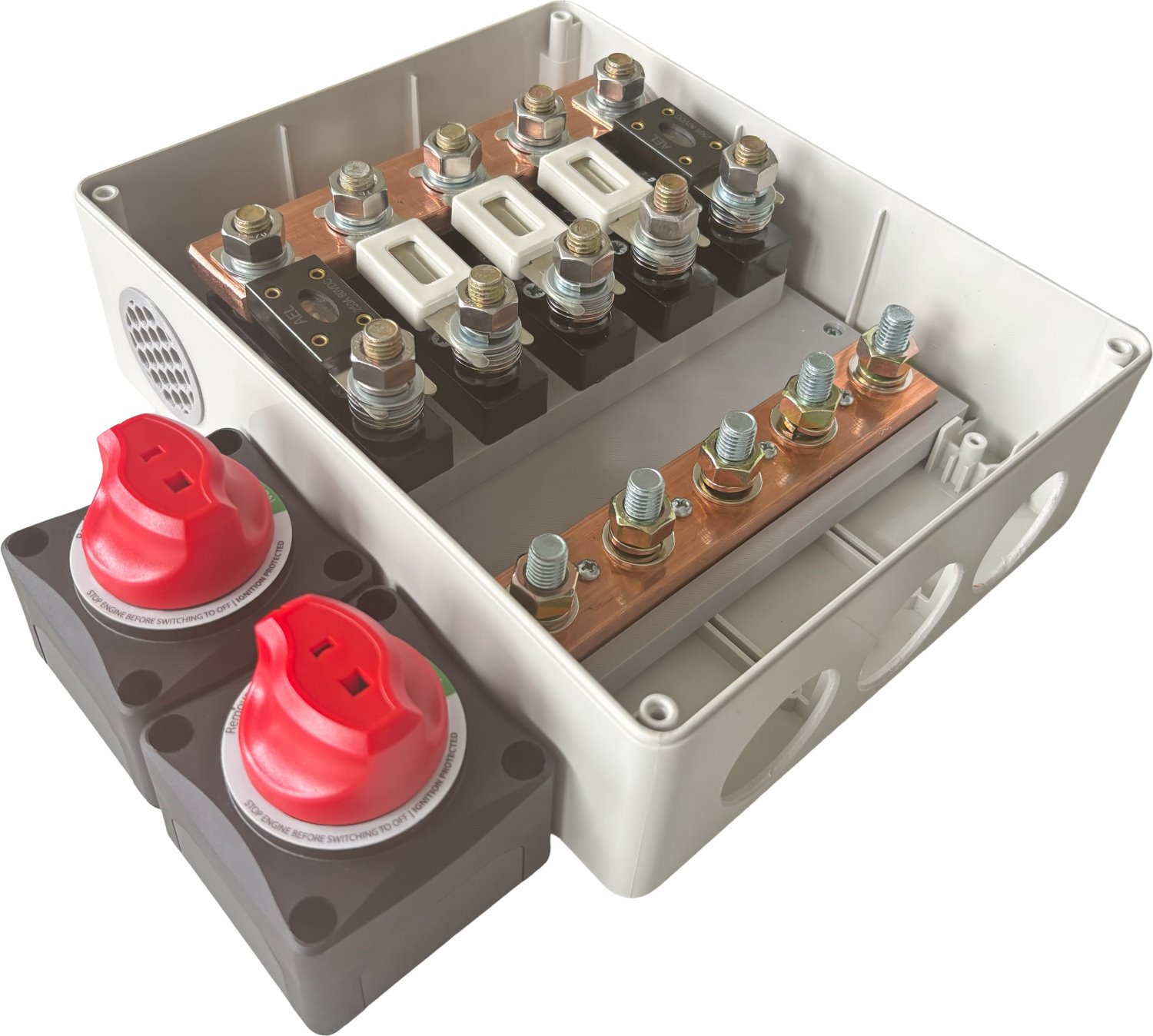

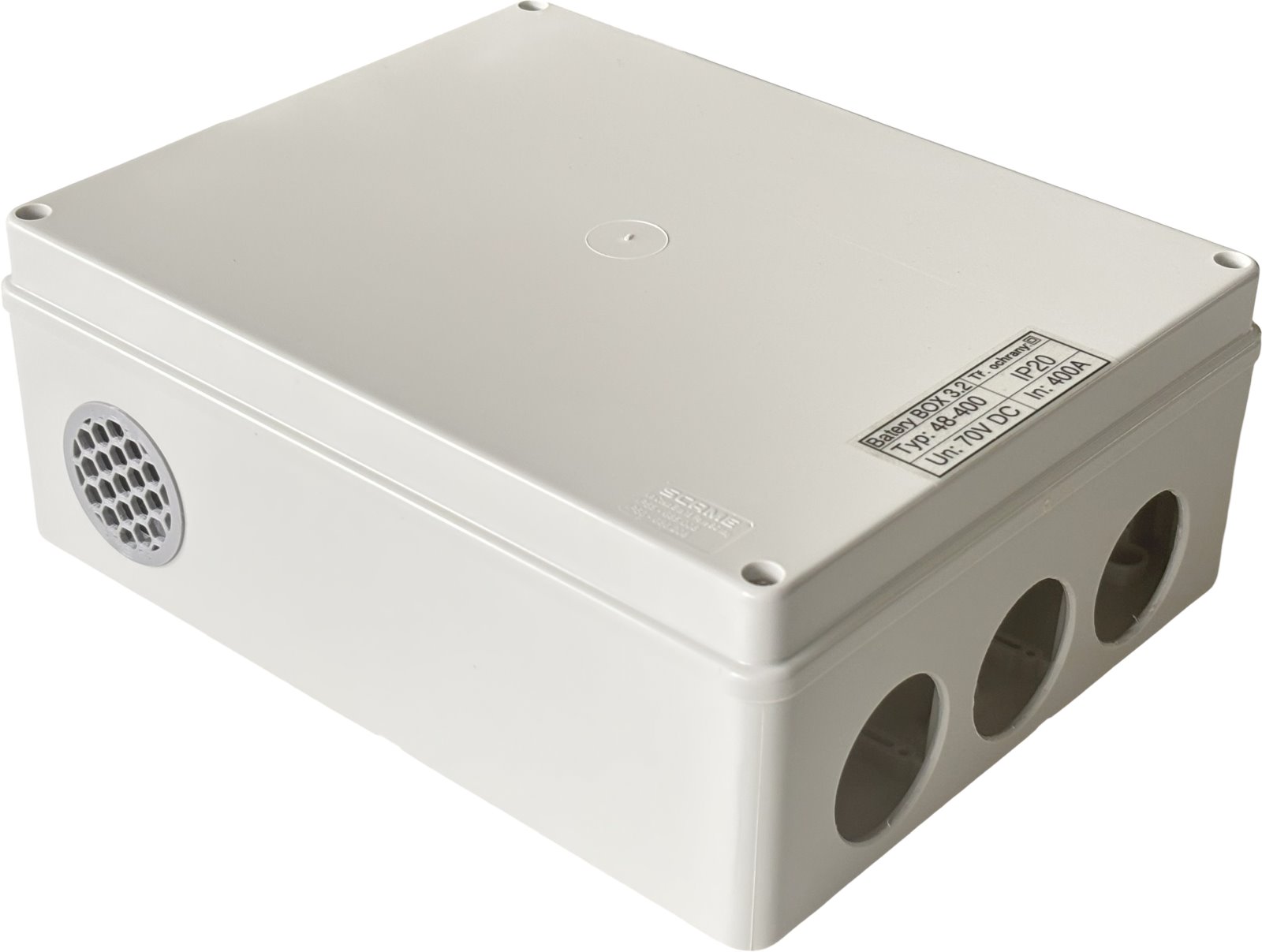

Bateriový box slouží pro paralelní propojení 3 baterií a 2 měničů v napěťové hladině 48 V DC. Box je vybaven pojistkami 150 A pro jednotlivé baterie a 250 A pro výstup k měniči. Box je dobře připraven na instalaci přívodních i odchozích kabelů díky trojici otvorů na spodní straně krabice. K boxu je dodáván s odpojovačem pro DIY instalaci. Standardní verze obsahuje měděný pás o výšce 5mm, u zesíleného je to 10mm.

Montáž a připojení

• Na zařízení pracujte vždy bez napětí. Montáž zařízení smí provádět pouze osoba s příslušným oprávněním.
• Zařízení je určeno pro použití v interiéru při teplotách +5 až +25 °C a vlhkosti do 95 % nekondenzující. Neumisťujte nad zdroje tepla, například měniče.
• Zařízení je určeno pro montáž na nehořlavý povrch ve vertikální poloze tak, aby vývody kabelů směřovaly dolů. Tuto pozici je nutno dodržet z důvodu správné přirozené ventilace zařízení.
• Nezakrývejte ventilační otvory, ani otvory pro kabely.
• Kabely montujte a připevňujte tak, aby nevznikal tah na šrouby větší než 3 N.
• Vodiče se připojují pomocí kabelového oka s otvorem 10 mm.
• Užívejte správné průřezy vodičů pro jednotlivé větve, nebo osaďte pojistky s nižší adekvátní hodnotou. Typ pojistky ANL.
• Bateriová větev (první 3 větve zleva, 150 A) připojujte minimálním průřezem 25 mm².
• Invertorová větev (poslední větev vpravo, 250 A) připojujte s průřezem minimálně 70 mm².
• Dotahovací moment připojovacích šroubů je 12 Nm.

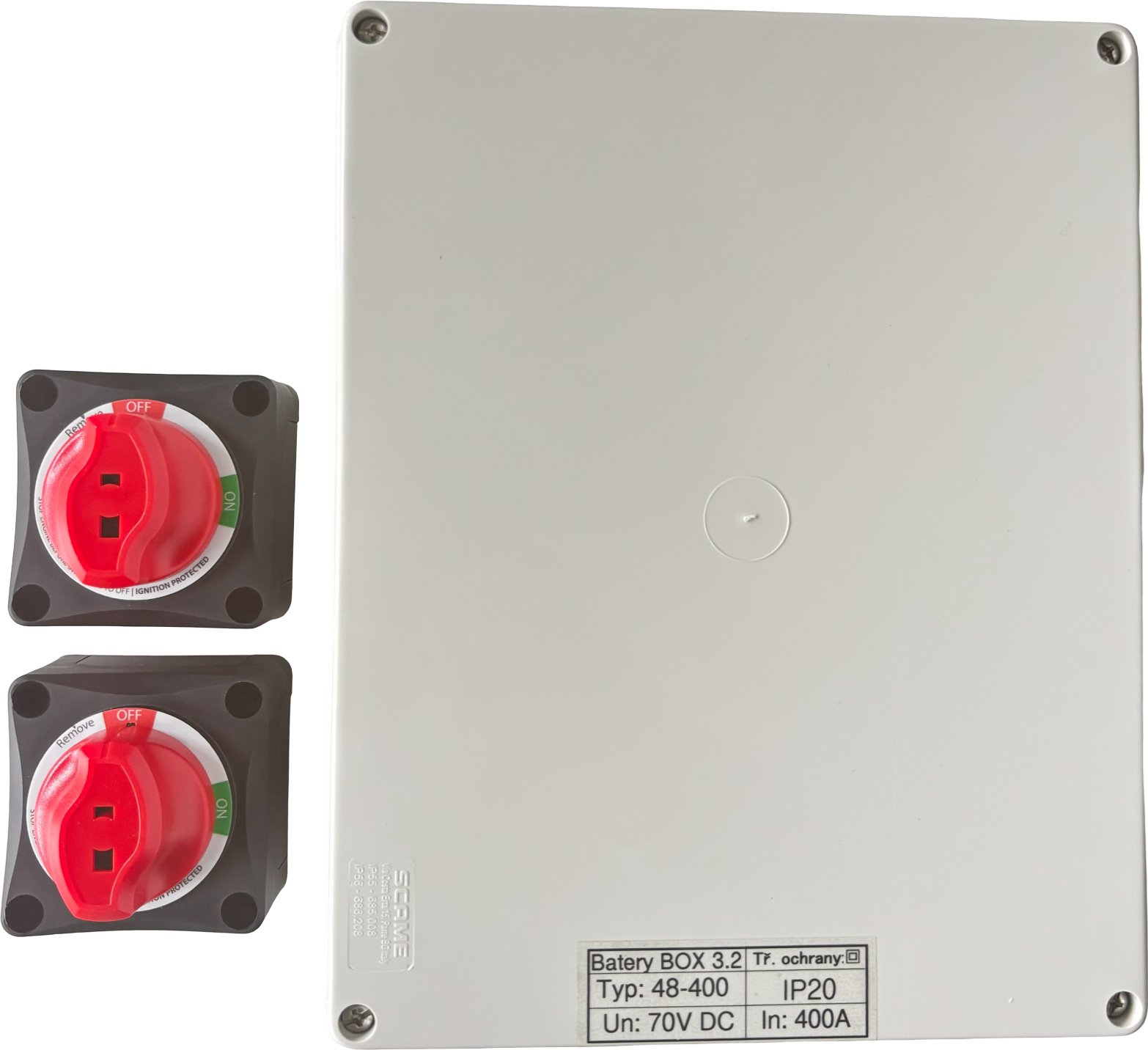

Klíčové parametry

• Rozměry: 195 x 245 x 95 mm
• Provozní napětí: 48 V
• Trvalý proud zařízením: 300 A
• Krátkodobý proud: 400 A (max 5 min)
• Krytí IP20

Obsah balení

• Battery box
• 2x Odpojovač victron energy - 48V / 275A
